三星DTS188型H1(H3) 三相電子式電能表

發表時間：2019-03-15 16:00:43    編輯：社為表計    瀏覽量：461次    分享到：

三星DTS188型H1(H3) 三相電子式電能表

1、概述

DTS188/DSS188型三相電子式電能表（以下簡稱“儀表”）由三相電子式電能表計量單元和數據處理單元組成，LCD顯示，有紅外和RS485通信功能。該表具有測量精度高、穩定性好、過載能力強、可靠性高等顯著優點。是為電力部門提供的先進、可靠的計量工具。該表型根據國家標準GB/T 17215-2002《１級和２級靜止式交流有功電能表》設計，技術要求符合《浙江省三相液晶顯示（非分時）電能表技術條件》；通訊規約符合DL/T 645-1997《多功能表通訊規約》、《浙江省單、三相電能表通信規約（V1.0）》及符合省局《RS-485紅外通訊口的安全技術條件》要求。

2、主要電氣性能指標

2.1 基本誤差：見表1

表1  基本誤差

電流值

有功1.0級

有功2.0級

功率因數  COSФ

誤差 %

功率因數 COSФ

誤差 %

0.05Ib≤I<0.1Ib

1.0

±1.5

1.0

±2.5

0.1Ib≤I

1.0

±1.0

1.0

±2.0

0.1Ib≤I<0.2Ib

0.5滯后或0.8超前

±1.5

0.5滯后或0.8超前

±2.5

0.2Ib≤I

0.5滯后或0.8超前

±1.0

0.5滯后或0.8超前

±2.0

2.2 起動電流：有功≤0.005Ib（2級）   有功≤0.003Ib（2級，經互感器接入）有功≤0.004Ib（2級）   有功≤0.002Ib（1級，經互感器接入）。

2.3潛動：電壓線路加115%Un,當電流回路無電流時，電能表輸出的脈沖不多于1個。

2.4 電氣參數

正常工作電壓

0.85Un ～ 1.15Un

極限工作電壓

0.7Un ～ 1.2Un

每相電壓線路功耗

≤1.0W和5VA

電流線路功耗

≤1VA

備份電池電壓

DC：3.6V

電池停電顯示電流

≤30μA

電池停電不顯示電流

≦15μA

2.5時鐘參數

時鐘準確度

0.5S/d（23℃）

電池容量

≥1.2Ah

2.6 氣候條件

正常工作溫度:

-15℃ ～ +55℃

極限工作溫度范圍：

-20℃～ +70℃

貯存與運輸溫度范圍：

-25℃～ +70℃

2.7  外型尺寸：249 mm×170 mm×75mm。

2.8 安全性能：交流絕緣電壓試驗：試驗電壓4kV，符合GB/T17215-2002要求。沖擊電壓試驗：沖擊電壓6 kV，通過EMC試驗合格，符合GB/T 17215-2002要求。1.9Un時的條件下4h電表不損壞。

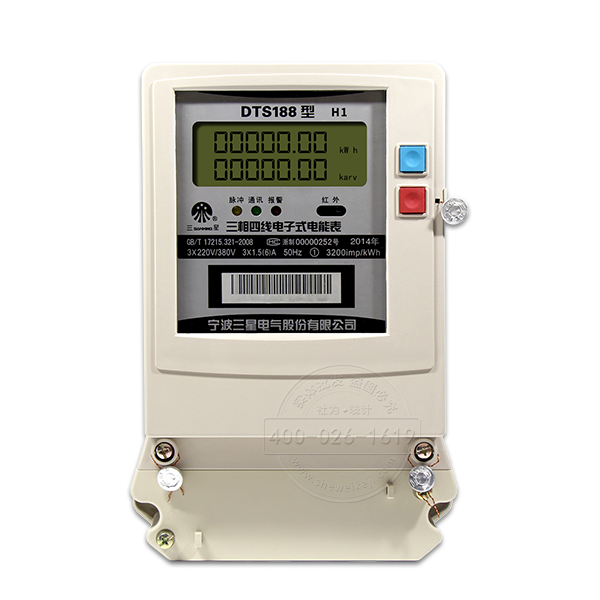

三星DTS188型H1(H3) 三相電子式電能表實拍圖
