生活中常見電表接線圖主要分為單相電表接線圖、三相三線電表接線圖及三相四線電表接線圖，接下來小編為大家統計介紹相關常見的電表型號接線方式，以便大家學習使用。

單相電表接線圖

單相電表接線圖主要分為直接接入法以及經互感器接入法。

單相電表直接接入式接線圖

單相電表互感器接入式接線圖

三相三線電表接線圖

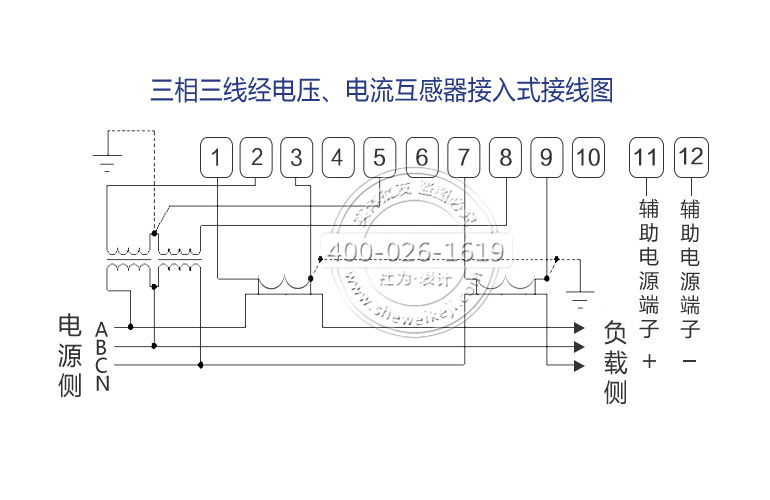

三相三線電表主要是經互感器接入式接線圖

三相四線電表接線圖

三相四線電表接線圖主要分為直接接入式和經互感器接入式兩種接線方式進行安裝。

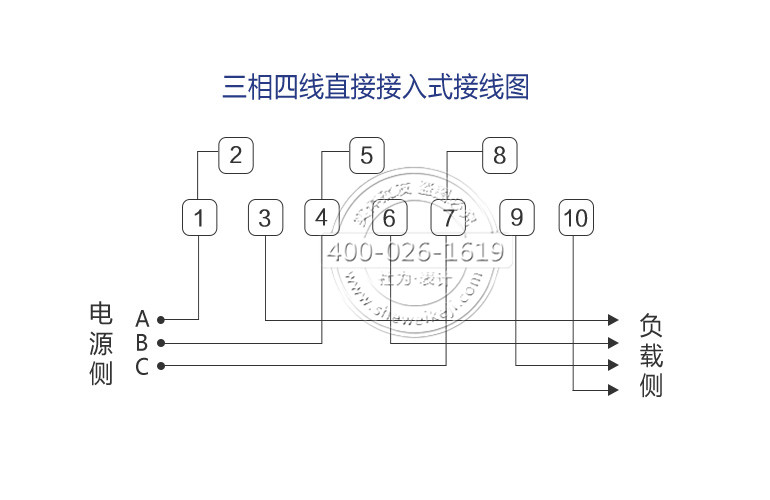

三相四線電表直接接入式接線圖

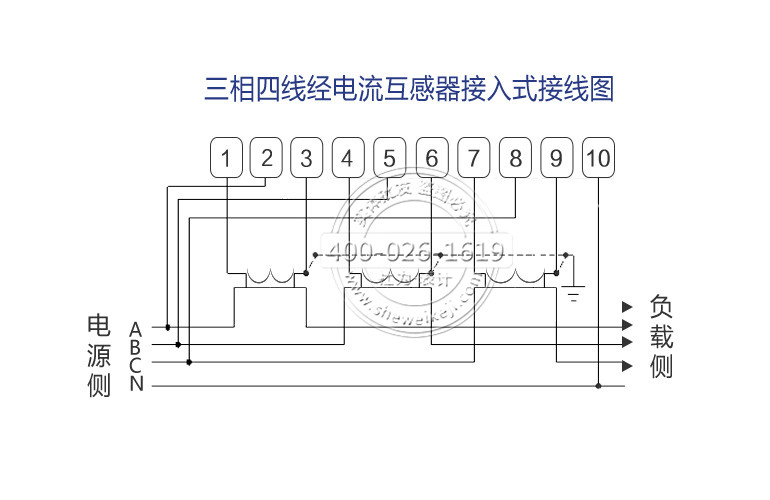

三相四線電表經互感器接入式接線圖
