單相電子式電能表接線一般分為兩種，直接接入法和經互感器接入法；直接接入法又分為一進一出和兩進兩出；經互感器接入法也分為一進一出和兩進兩出。本文就單相電子式電表接線作簡單介紹。

1、直接接入法：

如果負載的功率在電能表的允許的范圍內，即流過電能表電流線圈的電流不至于導致線圈燒毀，那么就可以采用直接接入法。直接接入法：?jiǎn)蜗嚯姸缺砉灿?個接線端子，從左至右1、2、3、4編號，如下圖：

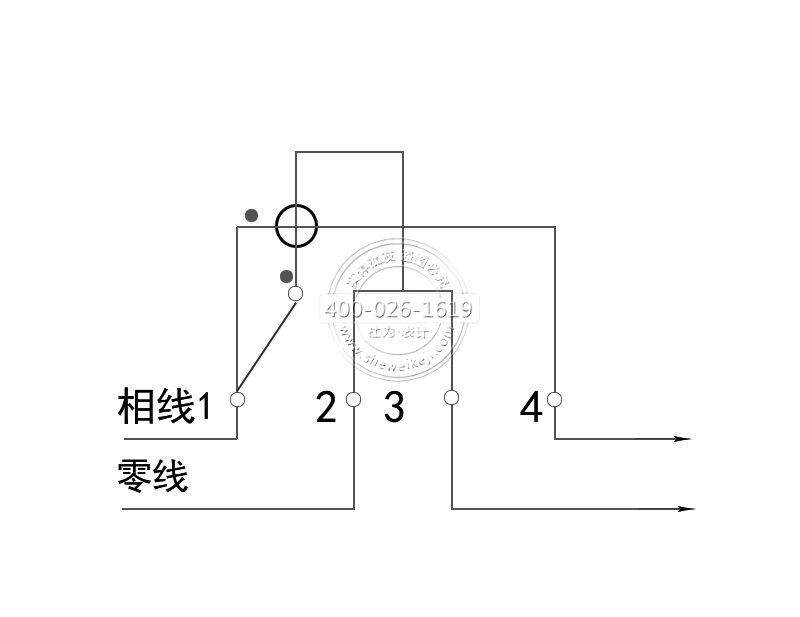

① 單進單出接線圖：由1、3進線，2、4出線。

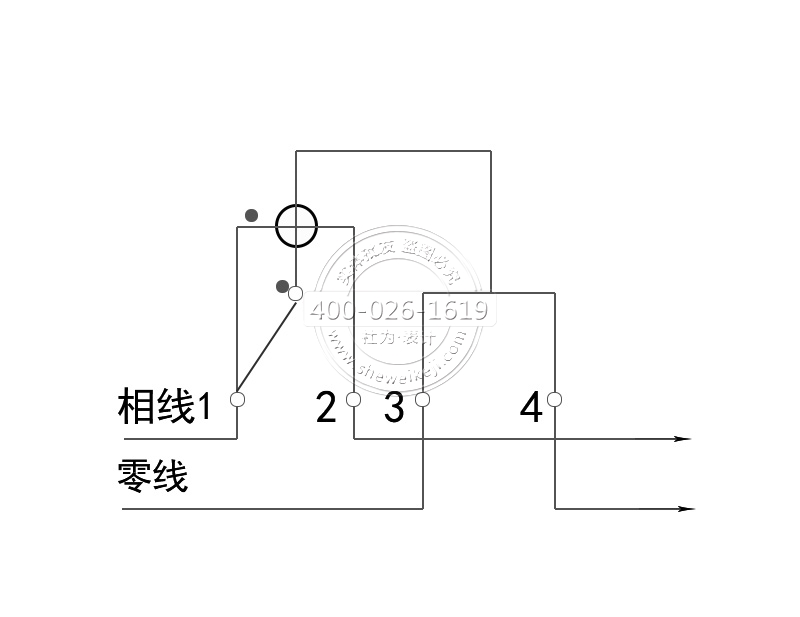

② 雙進雙出接線圖：即1、2進線，3、4出線。

1、經互感器接入法：

在用單相電能表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電表的電流線圈，接法如下：

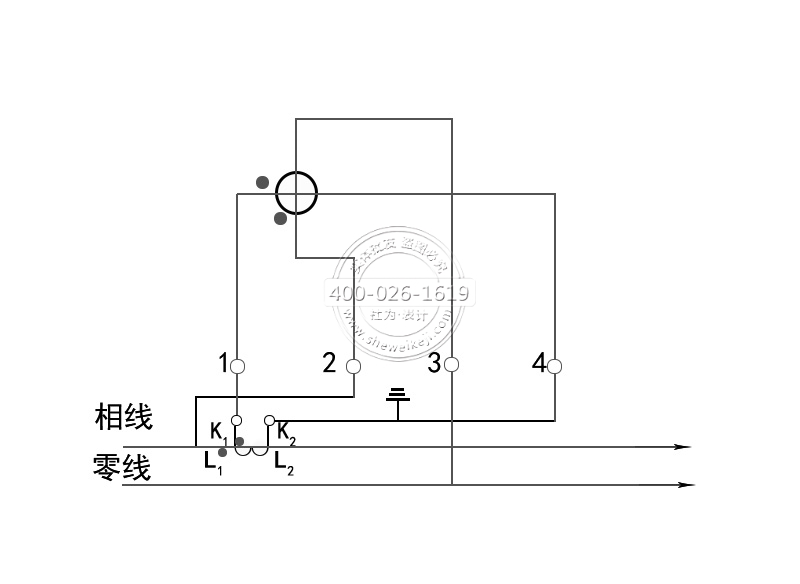

① 經電流互感器單進單出接線圖：

② 經電流互感器雙進雙出接線圖：
